PT-SRQ18KC

紧凑轻巧 性能卓越

探索全新可能


SOLID SHINE激光光源实现卓越的亮度、色彩和对比度，呈现高质量图像。

一系列创新性能满足日益提高的专业化投影需求

紧凑轻巧的16,800流明(中心亮度)*1 三芯片DLPTM 4K*2投影机让您的工作事半功倍

作为紧凑轻巧的16,800流明(中心亮度)*1 投影机，PT-SRQ18KC只需两名技术人员即可轻松搬运，采用全密封光学组件和无过滤网散热系统，实现了20,000小时*3 免维护运行。搭载四倍像素驱动可提供平滑、无网格的4K*2分辨率，呈现更自然、细节更为清晰的4K图像。 PT-SRQ18KC投影机卓越的性能将带您探索新的可能性。

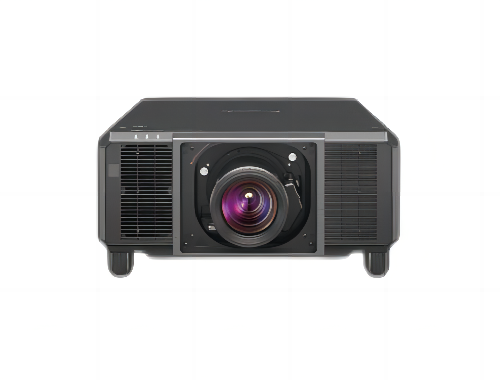

PT-SRQ18KC 三芯片DLP™投影机

PT-SRQ18KC

亮度

16,800流明(中心亮度)*1 /16,000流明*4

分辨率

4K(3,840 x 2,400像素)


* 仅当搭载可选的TY-SB01DL DIGITAL LINK端口板时。



     紧凑的机身设计更易于操作

紧凑、轻巧的16,800流明(中心亮度)*1 三芯片DLP™ 4K*2 激光投影机

PT-SRQ18KC投影机体积比PT-SRQ22KC投影机小40% 、重量轻35%*5，几乎与松下10,000流明单芯片DLP™投影机相当。仅需两人搬运和安装，当安装空间有限时，可有效节省劳动力成本且节约资源。在以前无法容纳三芯片DLP™投影机的狭小空间内探索令人惊艳的空间设计可能性。精巧的光学引擎和电源、高效冷却系统及改善的光学部件材料等创新，带来了改变行业面貌的全新设计理念，为各种规模的重要活动展现三芯片DLP™投 影机的卓越性能。

Smart Projector Control App使工作流程更顺畅

Smart Projector Control App简化了投影机的设置和操作。只需利用屏幕上显示的二维码*6 快速连接投影机与智能手机。最多可同时控制64台投影机，即使投影机处于待机模式也可轻松进行启动/关闭、输入选择和设置调整等操作。还可以选择测试模式，通过全新的镜头控制用户操作界面调整镜头设置，也可使用智能手机的相机*7 在最远30米*8 的距离进行自动聚焦。

了解更多信息请访问： https://panasonic.net/cns/projector/download/application/smartpj/

专业版几何图形校正软件*9升级组件

PT-SRQ18KC投影机支持专业版几何图形校正软件*9升级组件。选配升级组件ET-UK20C拓展了边缘融合、颜色均匀性和创意抠像功能。

ET-CUK10C系列自动屏幕调整软件，通过使用兼容的相机*10进行亮度、色彩和黑电平调整，节省手动校正的时间，提高工作效率。


用户自定义测试模式

内置10个测试模式，还可导入3个自定义的测试模式并保存至投影机。连接信号源之前，可以将常用的测试模式或客户端的内容进行保存用来校正投影机。通过测试模式菜单可以访问保存到USB记忆卡设备的BMP或PNG图像文件，使用投影机遥控器可对文件进行保存、重命名或删除设置。

注: 支持PNG(1/8/16/24/32/48/64位，不透明，禁用alpha混合)和BMP(1/8/24位)格式，最大分辨率为3,840 x 2,400像素(PT-SRQ25KC/SRQ18KC)或1,920 x 1,200像素(PT-SRZ24KC/SRZ17KC)。了解更多详细信息，请查阅操作手册。


NFC功能节省准备时间

NFC功能可提前对投影机进行设置和安装，并在活动结束后，当现场无交流电源或无法使用投影机OSD菜单时将其初始化为出厂默认值。只需通过NFC与智能手机配对，即可对投影机ID与IP地址进行读取和修改。允许多台投影机在安装现场启动电源时进行即时网络连接和设置，从而节省了时间和成本。活动结束后，可在拔下电源时将投影机重置为出厂默认值，该操作以往需要OSD菜单才可完成。

*1 普通模式下在屏幕中心测量的所有出厂产品的平均亮度输出值。

*2 仅PT-SRQ25KC/SRQ18KC型号，四倍像素驱动开启时。

*3 此时，亮度输出降低至约50%。符合IEC62087: 2008 Broadcast Contents标准，普通模式，动态对比度模式：3，在温度为35℃，海拔高度为700米且颗粒物浓度为0.15mg/m3的条件下。

 使用大约20,000小时后建议联系经销商对设备进行清洁检查，光源以外的其他部件更换周期可能会比光源短。使用环境及状况的不同将影响亮度输出减半时间。

*4 有关测量方法及标注方法根据ISO/IEC 21118: 2020国际标准。

*5 松下根据两款型号的体积和重量(不含镜头)估算出的数值。

*6 通过扫描二维码连接时需要搭配可选的无线模块AJ-WM50MC。

*7 某些机型不支持利用内置相机进行自动聚焦。

*8 当投影300英寸图像时。100英寸图像最大距离为3米。

*9 Windows®专业版几何图形校正软件升级组件需进行投影机注册。访问PASS可以下载免费的Windows®专业版几何图形校正软件。

了解更多信息请访问：https://panasonic.net/cns/projector/products/geometry/。

*10 支持的相机包括尼康D5200/D5300/D5500/D5600/D7500型号。相机使用自动屏幕调整功能需要安装自动屏幕调整插件(PASS提供的免费相机驱动程序)。

 D7500使用自动屏幕调整功能需要专业版几何图形校正软件6.1.10版或更高版本以及自动屏幕调整插件5.1.10版或更高版本。


通过遥控器灵活调整屏幕

自由网格调整功能，只需要使用遥控器即可调整由于屏幕凹凸不平或曲面屏幕造成的图像失真。通过调整控制点或网格上的垂直/水平线来重塑图像，可选择2×2、3×3、5×5、9×9、17×17网格。工作进度会自动保存，可根据背景图像调整网格和控制点颜色。

Intel® SDM扩展槽实现广泛的可扩展性

Intel® SDM扩展槽可兼容松下可选板卡，也可兼容第三方*11功能板。这些功能板降低了安装的复杂性，可以更轻松地设置、扩展投影机的连接功能，以适应现在和将来的不同应用场景。该系列投影机可与松下DIGITAL LINK端口板(TY-SB01DL), 12G-SDI端口板(TY-SB01QS)以及选定的第三方*11功能板配合使用。

*11 Intel® SDM指定的第三方功能板卡另售。松下不能保证PT-SRQ18KC第三方设备的运行稳定性。


提高投影稳定性的远程预览功能

远程预览功能允许投影前在电脑端查看输入信号的缩略图，以确认视频信号的完整性。通过软件或网页浏览器访问时，远程预览功能可与处于待机模式或快门开启的投影机配合使用。该功能适用于舞台演出等活动，这些活动由于舞台人流、声音嘈杂、屏幕上的阳光及其他因素，无法随时检查屏幕上的内容。远程预览功能可在演出前降低错误几率，及时检测到错误，有助于减少损失。

注：需要视频显示设备监控软件3.2或更高版本。免费下载请访问：

 https://panasonic.net/cns/projector/download/application/multiprojector/

 了解更多信息请访问：

https://panasonic.net/cns/projector/products/mmcs/。


信息监视器，便于设置和监控

投影机屏幕可显示温度、输入电压、运行时间、输入信号数据和错误代码等运行状态信息。使用按键导航浏览用户界面菜单，可在投影机处于待机模式时配置网络设置或升级固件，从而在无法使用OSD菜单时节省时间。



   打造引人入胜的视觉体验


四倍像素驱动使4K*2 图像更顺畅

PT-SRQ18KC投影机搭载四倍像素驱动，通过水平垂直像素位移将分辨率提升四倍，以3,840 x 2,400像素(16:10)*2的分辨率呈现更自然、细节更清晰的图像。结合高像素密度、高开口率的DMD芯片，打造更平滑的沉浸式4K*2图像。




灰度平滑器功能减少色带

当投影内容的色彩深度不足时，投影画面容易出现色带。灰度平滑器可减少这种灰度等级差异。使用遥控器即可操作，根据色带程度有三个选项可以选择，也可在不需要时关闭该功能。当投影中出现明显的色带并且没有时间重新修改内容时，灰度平滑器功能显得至关重要。

注：投影机出厂时，灰度平滑器默认设置为[2]。


调整图像显示区域外的黑电平

松下特有的黑电平调整功能进一步发展，可消除应用几何图形校正后在图像显示区域外融合部分的失调黑电平(灰黑色)。通过从几何图形校正中分离黑电平调整，黑电平调整可应用于整个融合图像，包括图像显示区域外的图像重叠部分，实现完整的多屏无缝拼接图像。

注：黑电平调整前必须先进行黑电平区域设置。只有在平面屏幕上，当相邻图像垂直或水平对齐时，才支持将黑电平调整从几何图形校正中分离出来。


曲面屏幕的黑电平调整

通过传统的黑电平调整，在曲面屏幕的融合区域实现均匀的黑色一直是一个棘手的问题。这是因为屏幕的弧度扭曲了用于设置黑色级别的黑色边框的宽度。松下通过先进的黑电平调整以适应任意的屏幕形状，从而解决了这个问题。最多可使用17个控制点进行黑色边缘调整，来适应屏幕的形状而不失真，从而允许以0.5像素的精度统一设置黑色色阶，实现4K投影的理想选择。

全新改进的动态对比度

松下的动态对比度技术已发展到高达25,000:1*12。除此以外，动态对比度 获得全新的图像场景分析能力，能够更详细地识别明暗区域，并更好地展现对比度。该技术逐帧分析内容，并根据每个场景的对比度要求以数字方式调整亮度输出。


   高可靠性，免维护运行，让您安心使用

兼容松下三芯片DLP™投影机镜头

PT-SRQ18KC投影机可兼容松下三芯片DLP™投影机的定焦和变焦镜头*13。镜头位移范围明显扩大，可进行高达±66%(垂直)和±24%(水平)的电动调节。在投影距离比较有限时，可使用直投短焦变焦镜头ET-D3LEW200C，无需根据图像位置在上下边沿预留偏移量。该系列还可使用鱼眼镜头ET-D3LEF70C进行4K球幕投影以及全新的变焦镜头ET-D3LEW300*14。



备份信号输入功能

备份信号输入功能在重要应用中可降低显示中断的风险。两个相同的信号可传输到HDMI 1(主信号)和HDMI 2(辅信号)。 如果主信号源出现故障时，投影机会在0.3秒内自动切换至辅信号源，确保投影图像不被中断。当通信恢复后，投影机可切换回主信号输入，确保操作可靠性。

注：主信号输入(HDMI 1)和辅信号输入(HDMI 2)端口组合固定。当主、辅输入信号格式相同时才可实现备份信号输入功能。



20,000小时*3免维护运行

PT-SRQ18KC投影机采用密封性光学引擎，可防止微小灰尘颗粒的进入，无过滤网设计，可实现20,000小时*3免维护运行。特有的液冷散热系统以及优化的单向通风设计，可保证投影机在多尘环境中持续稳定运行。



内置机械快门功能

PT-SRQ18KC投影机内置机械快门，它在使用激光灯的应用中效果显著。快门可以阻隔外部激光通过镜头直射DMD芯片，起到保护的作用。可在快门关闭的情况下保持投影机开机状态，只需按下按钮即可恢复播放。

*12 全开/全关，动态对比度设置为[3]。有关测量方法及标注方法根据ISO/IEC 21118: 2020国际标准。

*13 不包括PT-SRQ50KC的选配镜头。

*14 2023年第二季度上市。


具有安全冗余功能的多驱动激光光学引擎

多驱动激光光学引擎搭载松下特有的安全冗余功能。即使其中一个激光单元发生故障，也不会影响整个激光擎，安全冗余功能继续为串联的激光单元供电，使亮度的降幅保持在较小范围内。如果同样的问题出现在没有安全冗余功能的投影机上，激光光学引擎中的所有激光单元可能都会关闭，导致明显的亮度损失。在图像显示不能中断的重要应用中，多驱动激光光学引擎确保投影机可靠运行。

  其他功能

• 支持 Art-Net DMX, 适用于PJLink™, Crestron Connected® V2, Crestron® XiO Cloud, Extron XTP®和IPv6*15

• 兼容全新的多台投影机固件批量升级工具

• 对比度同步和快门同步功能

• 多台投影机亮度色彩控制技术

• 360°全方位自由安装

• 快速启动/快速关机

• 多画面拼接系统

• 数据克隆功能

• DICOM模拟模式

• 波形监视器功能

*15 可选配件AJ-WM50MC无线模块不兼容IPv6。



详细规格

产品规格


型号

PT-SRQ18KC

电源规格

200–240V交流电, 50 Hz/60 Hz

功耗*1

最大功耗

1,190 W

开机功耗 (运行模式)

[普通模式]

1,030 W

[节能模式]

820 W

[低噪音模式]

810 W

DLPTM芯片

控制面板尺寸

20.3 mm (0.8英寸) 对角线 (16:10 宽高比)

显示器像素

2,304,000 (1,920 x 1,200像素) x 3

光源

激光二极管

亮度*2,  *3

16,800流明(中心亮度)*4/16,000流明

亮度输出减半时间*5

20,000小时 (普通模式/低噪音模式), 24,000小时 (节能模式)

分辨率

4K (3,840 x 2,400 像素)(四倍像素驱动:开启)

对比度*3

25,000:1 (全开/全关, 动态对比度模式[3])

屏幕尺寸(对角线)

1.78–25.40 m (70–1000英寸), 选用ET-D75LE8/ ET-D3LET80C时1.78–15.24 m (70–600英寸), 选用ET-D75LE95C时3.05–15.24 m (120–600英寸) ,  选用ET-D3LEU100C/D3LEW200C时5.08–15.24 m (200–600英寸)

均匀性*3

90 %

镜头

可选镜头(此型号不配备标准镜头)

光轴移动

垂直(镜头卡口的原始位置)

±66 % (选用ET-D75LE6/ET-D3LEW60C时±52 %, 选用ET-D75LE95C时+71 % / +93 %, 选用ET-D3LEU100C时±66 %, 选用ET-D3LEW200C时±57 %) (电动)

水平(镜头卡口的原始位置)

±24 % (选用ET-D75LE6/ET-D3LEW60C时±18 %, 选用ET-D75LE95C时±14 %, 选用ET-D3LEU100C时-25 % / +30 %, 选用ET-D3LEW200C时±18 %) (电动)

梯形校正范围

垂直: ±45 ° (选用ET-D75LE10C/ET-D3LEW10C/ET-D75LE20C/ET-D3LES20C时± 40 °, 选用ET-D75LE6/ET-D3LEW60C时±28 °, 选用ET-D3LEW50C时±22 °,  选用ET-D3LEW200C时±15 °,选用ET-D3LEU100C时±8 °, 选用ET-D75LE95C时+5 °)

水平: ±40 ° (选用ET-D3LEW50C/ET-D75LE6/ET-D3LEW60C时±15 °, 选用ET-D3LEU100C/ET-D3LEW200C时±5 °, 选用ET-D75LE95C时0 °) 水平和垂直校正同时进行时，总值不能超过55 °

终端端口

HDMI输入

HDMI x 2 (饱和色, 支持HDCP 2.3, 4K/60p信号输入*6 )

DisplayPort™

DisplayPort™ x 1 (饱和色, 支持HDCP 2.3, 4K/60p信号输入*6 )

多台投影机同步输入

BNC x 1

多台投影机同步输出

BNC x 1

多台投影机同步输入/

3D同步1输入/输出(两用)

—

多台投影机同步输出 /

3D同步2输出(两用)

—

串行输入

D-sub 9-pin (阴) x 1 用于外部控制 (与RS-232C相容）

串行输出

D-sub 9-pin (阳) x 1 用于链路控制 (与RS-232C相容)

遥控1输入

M3立体声 mini-jack x 1 用于有线远程控制

遥控1输出

M3立体声 mini-jack x 1 用于链路控制 (用于有线远程控制)

遥控2输入

D-sub 9-pin (阴) x 1 用于外部控制(并行)

局域网

RJ-45 x 1用于网络连接, 适用于PJLink™ (Class 2), 10Base-T/100Base-TX, 支持Art-Net

USB

USB连接器 (类型A) x 1 用于可选的无线模块AJ-WM50MC/USB记忆卡浏览

DC输出

USB 类型A x 1 (用于供电, DC 5 V, 共计 2 A)

扩展槽

兼容Intel® SDM端口板的开放插槽

噪音水平*3

43dB(普通模式/节能模式), 40dB(低噪音模式)

尺寸(宽×高×长)

约550 x 220 x 570 mm(不含凸起部分)

重量*7

约35kg

运行环境

运行温度: 0–45°C*8 , 运行湿度: 10–80%(无冷凝)

应用软件

Logo传送软件, 视频显示设备监控软件, 投影机网络设置软件, 提前预警软件, 专业版几何图形校正软件，iOS/Android™ Smart Projector Control App


*1 有关测量方法及标注方法根据ISO/IEC 21118: 2020国际标准。开机功耗是海拔高度为700米，运行温度为25℃时测量所得数值。

*2 使用ET-D3LES20C变焦镜头且交流电为200–240V时。数值因镜头的不同将有所差异。

*3 有关测量方法及标注方法根据ISO/IEC 21118: 2020国际标准。

*4 普通模式下在屏幕中心测量的所有出厂产品的平均亮度输出值。

*5 此时，亮度输出降低至约50%。符合IEC62087: 2008 Broadcast Contents标准，普通模式，动态对比度模式：3，在温度为35℃，海拔高度为700米且颗粒物浓度为0.15mg/m3

的条件下。

 使用环境及状况的不同将影响亮度输出减半时间。

*6 仅PT-SRZ24KC和PT-SRZ17KC。4K/60p输入信号在投影, 时转换为投影机的分辨率显示。

*7 平均值。个体不同将有所差异。

*8 安装可选配件AJ-WM50MC无线模块时，运行温度为0-40°C。 海拔高度为1,400-4,200米，运行温度为0-40°C。



可选配件

变焦镜头

ET-D75LE6

变焦镜头

ET-D75LE10C

变焦镜头

ET-D75LE20C

变焦镜头

ET-D75LE30C

变焦镜头

ET-D75LE40C

变焦镜头

ET-D75LE8

变焦镜头

ET-D3LEW60C


注:镜头搭载自动识别功能和步进电机

变焦镜头

ET-D3LEW10C


注:镜头搭载自动识别功能和步进电机

变焦镜头

ET-D3LES20C


注:镜头搭载自动识别功能和步进电机

变焦镜头

ET-D3LET30C


注:镜头搭载自动识别功能和步进电机

变焦镜头

ET-D3LET40C


注:镜头搭载自动识别功能和步进电机

变焦镜头

ET-D3LET80C


注:镜头搭载自动识别功能和步进电机

固定焦距镜头

ET-D3LEW50C


注:镜头搭载自动识别功能

超短焦镜头

ET-D75LE95C

超短焦镜头

ET-D3LEU100C


注:镜头搭载自动识别功能

短焦镜头

ET-D3LEW200C


注:镜头搭载自动识别功能和步进电机

短焦镜头

ET-D3LEW300


注:2023年第二季度上市

鱼眼镜头

ET-D3LEF70C


注:镜头搭载自动识别功能

镜头固定附件

ET-PLF10


注: 使用ET-D3LEF70C镜头时，建议与ET-PLF10配合使用,在某些安装环境中可能需要此附件

镜头固定附件

ET-PLF20


注: 使用ET-D3LEW200C或ET-D3LEU100C 镜头时，建议与ET-PLF20配合使用,在某些安装环境中可能需要此附件

步进电机组件

ET-D75MKS10





注:每次安装镜头时都需要校准

无线模块

AJ-WM50MC

长吊架

ET-PKD520HC


注:ET-PKD520HC/PKD520SC需要与ET-PKD521BC(另售)组合使用

短吊架

ET-PKD520SC


注:ET-PKD520HC/PKD520SC需要与ET-PKD521BC(另售)组合使用

吊装架附件

ET-PKD521B

高清数字传输盒

ET-YFB100C

注: 搭载TY-SB01DL DIGITAL LINK端口板。ET-YFB100C/ET-YFB200C 不兼容4K信号

高清数字传输盒

ET-YFB200C

12G-SDI端口板

TY-SB01QS

DIGITALINK端口板

TY-SB01DL

提前预警软件

ET-SWA100C系列




注: 部分数字后缀可能根据许可类型不同而有所不同





其他

  投影距离

PT-SRQ25KC(16:10宽高比)      单位：米

图像对角线尺寸
(英寸)		 变焦镜头
ET-D3LEW200C ET-D3LEW60C
ET-D75LE6
 ET-D3LEW10C ET-D75LE10C ET-D3LES20C
ET-D75LE20C		 ET-D3LET30C ET-D75LE30C ET-D3LET40C ET-D75LE40C ET-D3LET80C
ET-D75LE8
 ET-D3LEU100C ET-D3LEW50C
ET-D75LE50C
 ET-D75LE95C
投影距离 (L) 投影距离(L1) 屏幕边缘到镜头中心的高度
对角线
(SD)		 高度
(SH)		 宽度
(SW)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 – – (L4) (A1)
1.78 / 70˝ 0.942 1.508 – – 1.65 1.97 2.24 3.07 2.3 2.98 2.97 4.32 4.27 8.36 4.29 8.37 8.26 13.33 8.28 13.29 13.1 24.9 – 1.22 – – –
2.03 / 80˝ 1.077 1.723 – – 1.89 2.26 2.57 3.52 2.64 3.42 3.41 4.95 4.9 9.58 4.92 9.59 9.47 15.26 9.48 15.21 15.02 28.51 – 1.41 – – –
2.29 / 90˝ 1.212 1.939 – – 2.13 2.55 2.9 3.98 2.98 3.86 3.84 5.59 5.53 10.81 5.55 10.81 10.67 17.19 10.69 17.13 16.95 32.12 – 1.59 – – –
2.54 / 100˝ 1.346 2.154 – – 2.38 2.84 3.23 4.43 3.32 4.3 4.28 6.22 6.16 12.03 6.18 12.03 11.87 19.12 11.89 19.05 18.88 35.73 – 1.78 – – –
3.05 / 120˝ 1.615 2.585 – – 2.86 3.42 3.89 5.34 4.01 5.18 5.15 7.49 7.41 14.47 7.44 14.47 14.28 22.98 14.30  22.89 22.73 42.95 – 2.15 1.13 0.27 0.24-0.59
3.81 / 150˝ 2.019 3.231 – – 3.59 4.30  4.89 6.70  5.03 6.5 6.46 9.39 9.3 18.14 9.33 18.13 17.89 28.77 17.92 28.65 28.51 53.77 – 2.7 1.41 0.54 0.32-0.76
5.08 / 200˝ 2.692 4.308 3.35 4.42 4.81 5.75 6.55 8.97 6.73 8.7 8.64 12.56 12.44 24.25 12.47 24.23 23.91 38.42 23.94 38.26 38.14 71.82 1.92 3.63 1.87 1.01 0.47-1.05
6.35 / 250˝ 3.365 5.385 4.22 5.55 6.02 7.21 8.21 11.23 8.44 10.91 10.82 15.73 15.58 30.35 15.62 30.34 29.93 48.07 29.97 47.87 47.77 89.86 2.42 4.56 2.33 1.47 0.61-1.34
7.62 / 300˝ 4.039 6.462 5.08 6.68 7.24 8.67 9.87 13.50  10.14 13.11 13.00  18.90  18.72 36.46 18.77 36.44 35.95 57.72 35.99 57.47 57.40  107.91 2.92 5.48 2.79 1.93 0.76-1.63
8.89 / 350˝ 4.712 7.539 5.94 7.81 8.46 10.12 11.53 15.77 11.85 15.31 15.18 22.07 21.86 42.57 21.91 42.54 41.97 67.38 42.02 67.08 67.03 125.95 3.42 6.41 3.25 2.39 0.90-1.92
10.16 / 400˝ 5.385 8.616 6.81 8.95 9.67 11.58 13.19 18.03 13.55 17.52 17.37 25.24 25.00  48.68 25.06 48.64 47.99 77.03 48.04 76.68 76.66 143.99 3.91 7.33 3.72 2.85 1.04-2.21
12.70 / 500˝ 6.731 10.770  8.53 11.21 12.10  14.49 16.50  22.57 16.96 21.92 21.73 31.58 31.28  60.9 31.35 60.85 60.03 96.33 60.09 95.89 95.92 180.08 4.91 9.18 4.64 3.78 1.33-2.79
15.24 / 600˝ 8.077 12.923 10.26 13.47 14.53 17.41 19.82 27.10  20.37 26.33 26.09 37.91 37.56 73.12 37.65 73.05 72.08 115.63 72.14 115.10  115.18 216.17 5.90  11.03 5.56 4.70  1.62-3.36
17.78 / 700˝ 9.423 15.077 – – 16.97 20.32 23.14 31.64 23.78 30.74 30.45 44.25 43.84 85.33 43.94 85.26 84.12 134.94 84.19 134.31 134.44 – – 12.88 – – –
20.32 / 800˝ 10.770  17.231 – – 19.40  23.24 26.46 36.17 27.19 35.14 34.81 50.59 50.13 97.55 50.23 97.46 96.16 154.24 96.24 153.52 153.70  – – 14.73 – – –
22.86 / 900˝ 12.116 19.385 – – 21.83 26.15 29.78 40.71 30.60  39.55 39.18 56.93 56.41 109.77 56.52 109.67 108.20  173.54 108.29 172.73 172.97 – – 16.58 – – –
25.40 / 1000˝ 13.462 21.539 – – 24.26 29.06 33.09 45.24 34.01 43.96 43.54 63.27 62.69 121.99 62.82 121.87 120.24 192.84 120.34 191.94 192.23 – – 18.43 – – –


PT-SRQ25KC(16:9宽高比)      单位:米

,
图像对角线尺寸
(英寸)		 变焦镜头
ET-D3LEW200C ET-D3LEW60C
ET-D75LE6
 ET-D3LEW10C ET-D75LE10C ET-D3LES20C
ET-D75LE20C		 ET-D3LET30C ET-D75LE30C ET-D3LET40C ET-D75LE40C ET-D3LET80C
ET-D75LE8
 ET-D3LEU100C ET-D3LEW50C
ET-D75LE50C
 ET-D75LE95C
投影距离 (L) 投影距离(L1) 屏幕边缘到镜头中心的高度
对角线
(SD)		 高度
(SH)		 宽度
(SW)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 小至
(LW)		 大至
(LT)		 – – (L4) (A1)
1.78 / 70˝ 0.872 1.55 – – 1.69 2.02 2.3 3.16 2.37 3.06 3.06 4.44 4.39 8.6 4.41 8.6 8.5 13.7 8.51 13.66 13.47 25.6 – 1.26 – – –
2.03 / 80˝ 0.996 1.771 – – 1.94 2.32 2.64 3.63 2.72 3.51 3.5 5.1 5.04 9.86 5.06 9.86 9.73 15.69 9.75 15.63 15.45 29.31 – 1.45 – – –
2.29 / 90˝ 1.121 1.992 – – 2.19 2.62 2.98 4.09 3.07 3.97 3.95 5.75 5.68 11.11 5.71 11.11 10.97 17.67 10.99 17.61 17.43 33.02 – 1.64 – – –
2.54 / 100˝ 1.245 2.214 – – 2.44 2.92 3.32 4.56 3.42 4.42 4.4 6.4 6.33 12.37 6.35 12.37 12.21 19.66 12.23 19.58 19.41 36.73 – 1.83 – – –
3.05 / 120˝ 1.494 2.657 – – 2.94 3.52 4.01 5.49 4.12 5.33 5.3 7.7 7.62 14.88 7.65 14.88 14.68 23.62 14.70  23.53 23.37 44.15 – 2.21 1.16 0.3 0.33-0.69
3.81 / 150˝ 1.868 3.321 – – 3.69 4.42 5.03 6.89 5.17 6.69 6.64 9.66 9.56 18.65 9.59 18.64 18.40  29.57 18.42 29.46 29.31 55.28 – 2.78 1.45 0.58 0.44-0.89
5.08 / 200˝ 2.491 4.428 3.45 4.54 4.94 5.92 6.73 9.22 6.92 8.95 8.88 12.91 12.79 24.93 12.82 24.91 24.58 39.49 24.61 39.33 39.21 73.82 1.98 3.73 1.92 1.06 0.62-1.22
6.35 / 250˝ 3.113 5.535 4.34 5.71 6.19 7.41 8.44 11.55 8.67 11.21 11.13 16.17 16.01 31.20  16.06 31.18 30.77 49.41 30.80  49.20  49.11 92.37 2.49 4.68 2.39 1.53 0.80-1.55
7.62 / 300˝ 3.736 6.641 5.22 6.87 7.44 8.91 10.14 13.88 10.43 13.48 13.37 19.43 19.24 37.48 19.29 37.46 36.96 59.33 37.00  59.07 59.00  110.92 3 5.63 2.87 2.01 0.99-1.89
8.89 / 350˝ 4.358 7.748 6.11 8.03 8.69 10.41 11.85 16.21 12.18 15.74 15.61 22.68 22.47 43.76 22.53 43.73 43.15 69.25 43.19 68.95 68.90  129.46 3.51 6.59 3.34 2.48 1.17-2.22
10.16 / 400˝ 4.981 8.855 7.00  9.2 9.94 11.90  13.55 18.54 13.93 18.01 17.85 25.94 25.70  50.04 25.76 50.00  49.33 79.17 49.38 78.82 78.80  148.01 4.02 7.54 3.82 2.96 1.35-2.55
12.70 / 500˝ 6.226 11.069 8.77 11.52 12.44 14.90  16.96 23.2 17.44 22.54 22.33 32.46 32.15 62.60  32.23 62.54 61.71 99.01 61.76 98.56 98.60  185.10  5.05 9.44 4.77 3.91 1.72-3.21
15.24 / 600˝ 7.472 13.283 10.55 13.85 14.94 17.89 20.37 27.86 20.94 27.07 26.82 38.97 38.61 75.15 38.70  75.09 74.08 118.85 74.15 118.31 118.40  222.19 6.07 11.34 5.72 4.86 2.08-3.88
17.78 / 700˝ 8.717 15.497 – – 17.44 20.89 23.79 32.52 24.44 31.6 31.30  45.49 45.07 87.71 45.16 87.63 86.46 138.69 86.53 138.05 138.19 – – 13.24 – – –
20.32 / 800˝ 9.962 17.71 – – 19.94 23.88 27.20  37.18 27.95 36.13 35.78 52.00  51.52 100.27 51.63 100.18 98.83 158.53 98.92 157.08 157.99 – – 15.15– – –
22.86 / 900˝ 11.207 19.924  – – 22.44 26.88 30.61 41.84 31.45 40.65 40.27 58.51 57.98 112.83 58.10  112.72 111.21 178.37 111.30  177.54 177.79 – – 17.05 – – –
25.40 / 1000˝ 12.453 22.138 – – 24.94 29.87 34.02 46.5 34.96 45.18 44.75 65.03 64.44 125.38 64.57 125.26 123.58 198.21 123.69 197.29 197.58 – – 18.95 – – –


  投影示意图

 尺寸

单位:毫米（英寸）
