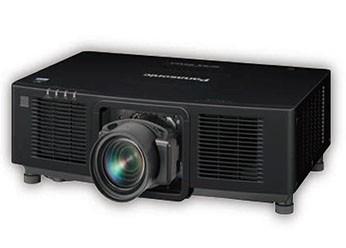

PT-SMZ13KCL

PT-SMZ13KCL
液晶工程投影机

清晰的视觉效果丰富的创新功能

01|清晰的视觉效果和自然舒适的观赏体验

新型多驱动激光光学引擎与1.0英寸液晶面板，配合白色增强系统实现13,000流明高亮的同时，使观众可以欣赏到自然逼真的图像。

02|高可靠性减少故障发生率

PT-SMZ13KCL系列液晶投影机首次采用激光光源液冷散热及密封性荧光轮系统，结合备份信号输入功能，确保在严苛的环境下保持高可靠性的投影效果。

03|便捷安装有效简化工作流程

PT-SMZ13KCL系列投影机率先使用了Smart ProjectorControl app 2.0版本*1和专业版几何图形校正软件。支持4K/60p信号输入*2并配备新型镜头，可以轻松接入视听基础设备，实现在任何空间内的灵活安装。

PT-SMZ13KCL

	PT-SMZ13KCL
亮度	13,000流明
分辨率	WUXGA
对比度	3,000,000:1*3

*1 详情请参见网址：www.panasonic.net/cns/projector/products/smartpjcontrol/。
*2 投射时，图像分辨率将转换为全高清(1,920 x 1,200)显示。支持通过DIGITAL LINK/HDMI®端口输入。
*3 图像模式设置为[动态模式]，动态对比度设置为[3]。

具有安全冗余功能的液冷多驱动激光引擎

新型多驱动液冷散热激光光学引擎系统将激光分为多个独立的模组，即使其中一个激光单元发生故障，也不会影响整个激光引擎，安全冗余电路可以使亮度的降幅保持在较小范围内，用户可继续安心使用，享受其卓越的可靠性。

特有的荧光轮设计

PT-SMZ13KCL系列具有松下特有的密封性荧光轮系统。该组件进一步提高密封性，可防止灰尘侵入，从而延长使用寿命。

支持专业版几何图形校正软件

松下首款支持专业版几何图形校正软件的液晶投影机。内置免费版可通过网络进行校正。选配升级组件ET-UK20C可实现多边形抠像、位图数据的抠像创意及均匀性校正等；ET-CUK10C系列通过使用兼容的相机，即可对多个曲面或平面屏幕进行自动屏幕调整。

白色增强系统实现高亮度和色彩逼真的图像

新型多驱动激光光学引擎可以更有效地收集蓝色激光，结合白色增强系统，减少亮度损失。有助于提高色彩精准度，呈现自然、逼真的图像。

投影距离单位：米

PT-SMZ13KCL(16:10宽高比)

图像对角线尺寸			变焦镜头														屏幕边缘到镜头中心的高度(H)
			ET-EMS600		ET-EMW200		ET-EMW300		ET-EMW400		ET-EMW500		ET-EMT700		ET-EMT800		ET-EMS600 ET-EMW400 ET-EMW500 ET-EMT700 ET-EMT800	ET-EMW200	ET-EMW300
			投影距离(L)
对角线 (SD)	高度 (SH)	宽度 (SW)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)
2.03/80	1.077	1.723	2.30	3.64	0.81	0.95	0.93	1.19	1.17	1.64	1.61	2.34	3.55	7.15	7.12	12.88	- 0.11 - 1.18	0.11 - 0.97	0.00 - 1.08
2.29/90	1.212	1.939	2.59	4.10	0.91	1.07	1.05	1.34	1.32	1.85	1.82	2.64	4.01	8.05	7.97	14.45	- 0.12 - 1.34	0.12 - 1.09	0.00 - 1.21
2.54/100	1.346	2.154	2.89	4.56	1.03	1.19	1.18	1.49	1.48	2.06	2.03	2.93	4.50	8.90	8.90	16.00	- 0.13 - 1.48	0.13 - 1.21	0.00 - 1.35
3.05/120	1.615	2.585	3.47	5.49	1.23	1.44	1.41	1.80	1.78	2.48	2.44	3.53	5.38	10.77	10.51	19.17	- 0.16 - 1.78	0.16 - 1.45	0.00 - 1.62
3.81/150	2.019	3.231	4.35	6.87	1.55	1.81	1.78	2.26	2.24	3.12	3.07	4.43	6.75	13.49	13.06	23.89	- 0.20 - 2.22	0.20 - 1.82	0.00 - 2.02
5.08/200	2.692	4.308	5.82	9.17	2.08	2.44	2.38	3.02	3.00	4.17	4.11	5.92	9.04	18.03	17.31	31.75	- 0.27 - 2.96	0.27 - 2.42	0.00 - 2.69
6.35/250	3.365	5.385	7.29	11.47	2.62	3.06	2.99	3.79	3.76	5.23	5.15	7.42	11.33	22.56	21.56	39.61	- 0.34 - 3.70	0.34 - 3.03	0.00 - 3.37
7.62/300	4.039	6.462	8.76	13.78	3.15	3.68	3.60	4.56	4.52	6.28	6.19	8.91	13.61	27.09	25.80	47.47	- 0.40 - 4.44	0.40 - 3.63	0.00 - 4.04
8.89/350	4.712	7.539	10.23	16.08	3.68	4.30	4.20	5.32	5.28	7.34	7.23	10.40	15.90	31.63	30.05	55.33	- 0.47 - 5.18	0.47 - 4.24	0.00 - 4.71
10.16/400	5.385	8.616	11.69	18.38	4.21	4.92	4.81	6.09	6.05	8.39	8.27	11.90	18.19	36.16	34.30	63.20	- 0.54 - 5.92	0.54 - 4.85	0.00 - 5.38
12.70/500	6.731	10.770	14.63	22.99	5.28	6.16	6.02	7.62	7.57	10.50	10.34	14.89	22.76	45.22	42.79	78.92	- 0.67 - 7.40	0.67 - 6.06	0.00 - 6.73

PT-SMZ13KCL(16:9宽高比)

图像对角线尺寸			变焦镜头														屏幕边缘到镜头中心的高度(H)
			ET-EMS600		ET-EMW200		ET-EMW300		ET-EMW400		ET-EMW500		ET-EMT700		ET-EMT800		ET-EMS600 ET-EMW400 ET-EMW500 ET-EMT700 ET-EMT800	ET-EMW200	ET-EMW300
			投影距离(L)
对角线 (SD)	高度 (SH)	宽度 (SW)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)	小至 (LW)	大至 (LT)
2.03/80	0.996	1.771	2.37	3.75	0.83	0.97	0.96	1.22	1.20	1.69	1.66	2.41	3.65	7.35	7.31	13.23	- 0.17 - 1.16	0.06 - 0.94	- 0.06 - 1.05
2.29/90	1.121	1.992	2.67	4.22	0.94	1.10	1.08	1.38	1.36	1.90	1.87	2.71	4.12	8.28	8.18	14.84	- 0.19 - 1.31	0.06 - 1.06	- 0.06 - 1.18
2.54/100	1.245	2.214	2.97	4.69	1.06	1.22	1.21	1.53	1.52	2.12	2.09	3.02	4.60	9.20	9.10	16.40	- 0.21 - 1.45	0.07 - 1.18	- 0.07 - 1.31
3.05/120	1.494	2.657	3.57	5.64	1.27	1.48	1.46	1.85	1.83	2.56	2.51	3.63	5.53	11.08	10.80	19.69	- 0.25 - 1.74	0.08 - 1.41	- 0.08 - 1.58
3.81/150	1.868	3.321	4.48	7.06	1.60	1.87	1.83	2.32	2.24	3.21	3.15	4.56	6.94	13.87	13.42	24.54	- 0.31 - 2.18	0.10 - 1.76	- 0.10 - 1.97
5.08/200	2.491	4.428	5.99	9.43	2.14	2.50	2.45	3.11	3.03	4.29	4.22	6.09	9.29	18.53	17.78	32.62	- 0.41 - 2.90	0.14 - 2.35	- 0.14 - 2.63
6.35/250	3.113	5.535	7.49	11.79	2.69	3.14	3.07	3.90	4.24	5.37	5.29	7.63	11.64	23.19	22.15	40.70	- 0.52 - 3.63	0.17 - 2.94	- 0.17 - 3.28
7.62/300	3.736	6.641	9.00	14.16	3.24	3.78	3.70	4.68	5.00	6.46	6.36	9.16	13.99	27.85	26.51	48.78	- 0.62 - 4.36	0.21 - 3.53	- 0.21 - 3.94
8.89/350	4.358	7.748	10.51	16.53	3.78	4.42	4.32	5.47	5.48	7.54	7.43	10.70	16.35	32.51	30.88	56.86	- 0.73 - 5.08	0.24 - 4.11	- 0.24 - 4.60
10.16/400	4.981	8.855	12.02	18.89	4.33	5.06	4.94	6.26	6.27	8.62	8.50	12.23	18.70	37.17	35.24	64.94	- 0.83 - 5.81	0.28 - 4.70	- 0.28 - 5.25
12.70/500	6.226	11.069	15.04	23.63	5.42	6.33	6.19	7.83	7.84	10.79	10.63	15.30	23.40	46.49	43.97	81.11	- 1.04 - 7.26	0.35 - 5.88	- 0.35 - 6.57

其他功能

■Smart Projector Control app 2.0版本*增加了NFC功能,并可通过智能手机的相机进行自动聚焦
■信息监视屏显示操作数据
■灵活的备份信号输入功能，可选择任意两个输入信号
■可选镜头投射比0.48-7.4:1
■镜头具有基于传感器的AFO智能自动对焦功能
■独立的 DIGITAL LINK和局域网端口
■3,000,000:1动态对比度
■强光色彩补正功能3和图像细节清晰处理器4
* 详情请参见网址：
www.panasonic.net/cns/projector/products/smartpjcontrol/regional.html

型号		PT-SMZ13KCL
电源规格		100–240V交流电, 50/60Hz
功耗		800W
液晶芯片	液晶板尺寸	25.4 mm (1.0英寸) 对角线 (16:10宽高比)
	显示器像素	2,304,000 (1,920 x 1,200) 像素 x 3
光源		激光二极管
亮度*1		13,000流明
亮度输出减半时间*2		20,000小时(普通模式)
分辨率		1,920 x 1,200 像素
对比度 *1		3,000,000:1 ( 全开 / 全关 )［动态对比度］设置为［3］
屏幕尺寸(对角线)		2.03–12.7 m (80–500 英寸), 16:10 宽高比
均匀性*1		85%
镜头		可选的电动变焦镜头
光轴移动	垂直(光轴位于屏幕中心)	±60 % ( 选用ET-EMW200 时±40 % , 选用ET-EMW300 时±50 %) ( 电动)
	水平(光轴位于屏幕中心)	±20 % ( 选用ET-EMW200 时±19 % ) ( 电动)
梯形校正范围		垂直: ±40° ( 选用ET-EMW200/ET-EMW300 时±14°, 选用ET-EMW400/ET-EMW500 时±22° ), 水平: ±15° ( 选用ET-EMW200/ET-EMW300 时±8° )
选用升级组件ET-UK20C 后的梯形校正范围		垂直: ±40° ( 选用ET-EMW200/ET-EMW300 时±14° , 选用ET-EMW400/ET-EMW500 时±22° ), 水平: ±40° ( 选用ET-EMW200/ET-EMW300 时±8° , 选用ET-EMW400/ET-EMW500 时±15° ) 水平和垂直校正同时进行时，总值不能超过55°
终端端口	SDI 输入	BNC x 1: 3G/HD-SDI 输入
	HDMI 输入	HDMI 19-pin x 1 ( 支持HDCP 2.2, 饱和色, 4K/60p 信号输入*3)
	DVI-D 输入	DVI-D 24-pin x 1 ( 兼容 DVI 1.0, 支持HDCP,只与单链路兼容 )
	串行/ 多台投影机同步输入	D-sub 9-pin ( 阴) x 1 用于外部控制 ( 与RS-232C 相容)
	串行/多台投影机同步输出	D-sub 9-pin ( 阳) x 1 用于链路控制 ( 与RS-232C 相容)
	遥控1输入	D-sub 9-pin ( 阴) x 1 用于外部控制( 并行)
	遥控2输入	M3 x 1 用于有线远程控制
	遥控2输出	M3 x 1 用于链路控制 ( 用于有线远程控制 )
	DIGITAL LINK	RJ-45 x 1用于网络,DIGITAL LINK连接(视频/网络/串行控制)(兼容HDBaseT™), 100Base-TX, 适用于PJLink™ (Class 2), 支持Art-Net, HDCP 2.2, 饱和色, 4K/60p信号输入*3
	局域网	RJ-45 x 1 用于网络连接 , 10Base-T/100Base-TX( 适用于PJLink™ (Class 2), Art-Net)
	DC输出	USB接口(类型A) x 1 (输出5 V/2 A)
过滤网		有(更换周期：约20,000小时)
噪音水平*1		35dB( 普通模式)/30dB( 低噪音模式)
尺寸(宽×高×长)		650 x 185*4 x 440 mm( 不含镜头) ( 不包含凸出部分)
重量*5		约22.3 kg
运行环境		运行温度: 0–45°C*6, 运行湿度: 10–80% ( 无冷凝)
应用软件		Logo 传送软件, 视频显示设备监控软件, 提前预警软件，专业版几何图形校正软件(ET-UK20C 升级组件, ET-CUK10C/CUK10PC 自动屏幕调整软件), iOS/Android™ Smart Projector Control app

*1 有关测量方法及标注方法根据ISO/IEC 21118: 2012 国际标准。此数值为所有出厂产品的平均值。
*2 此时，亮度输出降低至约50%。符合IEC62087：2008 Broadcast Content 标准，普通模式，动态对比度模式：2，在温度为35°C、海拔高度为700米且颗粒物浓度为0.15mg/m3的条件下。使用环境及状况的不同将影响亮度输出减半时间。
*3 投射时，图像分辨率将转换为全高清(1,920 x 1,200)显示。支持通过DIGITAL LINK/HDMI®端口输入。
*4 支脚最短时。
*5 平均值，个体不同将有所差异。
*6 当海拔高度低于2700米时。当运行温度高于35°C时，光通量将减少以保护投影机。
