功能特性

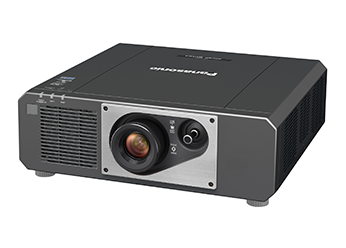

PT-FRZ680C
单芯片DLPTM投影机
01|明亮环境下呈现逼真高画质
DLPTM成像技术、Quartet Color Harmonizer(四段色轮)、色彩增强功能以及新型动态对比度模式2设置，可实现高亮度且色彩鲜明的高清晰图像。
02|易于安装的低噪音投影机
27dB*1低噪音设计，支持通过HDMI®和DIGITAL LINK端口实现4K信号输入*2，提供独立的局域网端口和USB-DC端口。同时搭载2.0倍变焦镜头，更便于背投模式的安装。
03|SOLID SHINE激光光源的高可靠性
密封的DMD芯片以及无过滤网设计实现20,000小时*3免维护运行,多驱动激光光学引擎系统具有安全冗余功能，结合提前预警软件功能*4，确保高可靠性的投影效果。
PT-FRZ680C
|
PT-FRZ680C |
|
|
亮度 |
6,200流明(中心亮度)*5/6,000流明*6 |
|
分辨率 |
WUXGA |
|
镜头 |
2.0倍变焦镜头 |
*1 低噪音模式下的PT-FRZ580C(普通模式下为32dB)。PT-FRZ680C运行环境在低噪音模式下为30dB，普通模式下为35dB。
*2 4K输入信号在投影时转换为1,920 x 1,200像素显示。
*3 此时，亮度输出降低至约50%。符合IEC62087: 2008 Broadcast Contents标准，普通模式，动态对比度模式：2，在温度为30℃，海拔高度为700米且颗粒物浓度为含量0.15mg/m3的条件下。 使用环境及状况的不同将影响亮度输出减半时间。光源以外的其他部件更换周期可能会比光源短，使用大约20,000小时后建议联系经销商对设备进行清洁检查。
*4 需安装3.0或更高版本的视频显示设备监控软件，即可免费试用90天。试用期满后可购买许可证并激活，以便继续使用提前预警软件(ET-SWA100C系列)。
*5 普通模式下在屏幕中心测量的所有出厂产品的平均亮度输出值。
*6 有关测量方法及标注方法根据ISO/IEC 21118: 2020国际标准。此数值为所有出厂产品的平均值。
优化的色彩和对比度
Quartet Color Harmonizer(四段色轮)是一项采用优化光学设计的色轮技术。可实现更宽的色域，通过精确调节亮度输出真实再现白色，在不降低亮度的情况下呈现精确的色彩还原。色彩增强功能通过调节色轮计时，以实现更高的色彩饱和度。结合单芯片DLP™成像技术和动态对比度模式2
确保色彩均一性，支持无缝边缘融合，实现身临其境的观赏体验。
稳定的系统集成
支持4K信号输入*2，实现与4K信号兼容的系统集成，提供2个符合CEC协议的HDMI®输入端口和1个用于5V/2A供电的USB-DC端口，同时可连接流媒体设备*7。用于IP控制的独立局域网端口允许视频通过DIGITAL LINK传输。
严苛环境下的高可靠性
具有安全冗余功能的多驱动激光光学引擎，即使其中一个激光单元发生故障，仍可保障光源正常运行，使亮度的降幅保持在较小范围内。密封的DMD芯片以及无过滤网设计实现20,000小时*3免维护运行，结合提前预警软件功能*4，确保高可靠性的投影效果。
灵活安装、简便设置
PT-FRZ680C系列投影机搭载2.0倍变焦镜头，便于快捷安装及设置投影机。同时配备垂直/水平镜头位移功能、垂直/水平梯形校正以及曲面屏幕校正功能，可与松下单芯片DLPTM投影机共用可选镜头和支架，有效降低了总持有成本。
*7 不承诺保证与第三方设备兼容。
其他功能
■强光色彩补正功能
■快速启动/快速关机模式
■屏幕图像自动旋转
■视频显示设备监控软件
■图像细节清晰处理器
■360°全方位自由安装
■边缘融合和色彩匹配
■节能管理系统
投影距离 单位：米（英尺）
|
图像对角线尺寸 (16:10宽高比) |
投影距离(L) |
屏幕边缘到镜头 |
|
|
小至 |
大至 |
||
|
1.02 (40˝ ) |
1.22 [4.00] |
2.51 [8.23] |
-0.08 - 0.51 [-0.26 - 1.67] |
|
1.27 (50˝ ) |
1.54 [5.05] |
3.15 [10.33] |
-0.09 - 0.63 [-0.30 - 2.07] |
|
1.52 (60˝ ) |
1.86 [6.10] |
3.78 [12.40] |
-0.11 - 0.76 [-0.36 - 2.49] |
|
1.78 (70˝ ) |
2.18 [7.15] |
4.42 [14.50] |
-0.13 - 0.89 [-0.43 - 2.92] |
|
2.03 (80˝ ) |
2.50 [8.20] |
5.06 [16.60] |
-0.15 - 1.01 [-0.49 - 3.31] |
|
2.29 (90˝ ) |
2.82 [9.25] |
5.70 [18.70] |
-0.17 - 1.14 [-0.56 - 3.74] |
|
2.54 (100˝ ) |
3.14 [10.30] |
6.34 [20.80] |
-0.19 - 1.27 [-0.62 - 4.17] |
|
3.05 (120˝ ) |
3.78 [12.40] |
7.61 [24.97] |
-0.23 - 1.52 [-0.75 - 4.99] |
|
3.81 (150˝ ) |
4.74 [15.55] |
9.53 [31.27] |
-0.28 - 1.90 [-0.92 - 6.23] |
|
5.08 (200˝ ) |
6.34 [20.80] |
12.72 [41.73] |
-0.38 - 2.53 [-1.25 - 8.30] |
| ,
6.35 (250˝ ) |
7.94 [26.05] |
15.91 [52.20] |
-0.47 - 3.16 [-1.54 - 10.37] |
|
7.62 (300˝ ) |
9.54 [31.30] |
19.10 [62.66] |
-0.57 - 3.80 [-1.87 - 12.47] |
|
图像对角线尺寸 (16:9宽高比) |
投影距离(L) |
屏幕边缘到镜头 |
|
|
小至 |
大至 |
||
|
1.02 (40˝ ) |
1.26 [4.13] |
2.58 [8.46] |
-0.07 - 0.47 [-0.23 - 1.54] |
|
1.27 (50˝ ) |
1.59 [5.22] |
3.23 [10.60] |
-0.09 - 0.59 [-0.30 - 1.94] |
|
1.52 (60˝ ) |
1.92 [6.30] |
3.89 [12.76] |
-0.10 - 0.70 [-0.33 - 2.30] |
|
1.78 (70˝ ) |
2.24 [7.35] |
4.55 [14.93] |
-0.12 - 0.82 [-0.39 - 2.69] |
|
2.03 (80˝ ) |
2.57 [8.43] |
5.20 [17.06] |
-0.14 - 0.94 [-0.46 - 3.08] |
|
2.29 (90˝ ) |
2.90 [9.51] |
5.86 [19.23] |
-0.16 - 1.06 [-0.52 - 3.48] |
|
2.54 (100˝ ) |
3.23 [10.60] |
6.51 [21.36] |
-0.17 - 1.17 [-0.56 - 3.84] |
|
3.05 (120˝ ) |
3.89 [12.76] |
7.82 [25.66] |
-0.21 - 1.41 [-0.69 - 4.63] |
|
3.81 (150˝ ) |
4.88 [16.01] |
9.79 [32.12] |
-0.26 - 1.76 [-0.85 - 5.77] |
|
5.08 (200˝ ) |
6.52 [21.39] |
13.07 [42.88] |
-0.35 - 2.34 [-1.15 - 7.68] |
|
6.35 (250˝ ) |
8.16 [26.77] |
16.35 [53.64] |
-0.44 - 2.93 [-1.44 - 9.61] |
|
7.62 (300˝ ) |
9.81 [32.18] |
19.63 [64.40] |
-0.52 - 3.51 [-1.71 - 11.52] |
投影示意图
尺寸 单位：毫米（英寸）
